Montage capteur "TouchMI" sur Artillery X1 ( Firmware TFT BigTreeTech)

Written By: hotends.fr
  • Comments: 29
  • Favorites: 0
  • Completions: 1

Difficulty

Easy

Steps

15

Time Required

01:00:00

Sections

1

Flags

0

Introduction

Guide de montage pour notre capteur TouchMi sur la Artillery X1 avec Marlin 2.07 & Firmware TFT BigTreeTech

Cette installation vous permet de conserver aussi l'usage de led(LED multicolore''') grace a notre petite carte auxiliaire disponible içi (Voir étape 7) >>Carte LED X1 Neopixel Sidewinder X1

Les atouts de ce produit :

  • Votre première couche une fois réglée pour toute !
  • Menu enrichi et dédié sur l'écran pour le réglage du capteur.
  • Conception simple, activation par magnétisme, intégration parfaite
  • Produit Français et support assuré.

Fichiers requis :

Cette nouvelle version se caractérise par l'ajout de fonctions et menus enrichis sur l'écran TFT et une mise à jour du Firmware Marlin en version 2.07 .

ATTENTION !!! Pour ceux qui ont déja le capteur TouchMi installé avec l'ancienne version, vous devez impérativement faire le cablage de l'étape 1, il y a quelques modifications sur le cablage du TFT ainsi que l'ajout future d'une led.

Il se décompose en 4 étapes :

Etape 1:' ( Connection des éléments sur la carte MKS)

- Connection du TouchMI sur la MKS

- Déport de la connectique de la LED (utilisation future).

- Déport de la connectique du TFT sur le port série n°2, pour séparer la communication de la carte MKS et du TFT.

Etape 2 : Montage mécanique du TouchMI

Etape 3 : Televersement des 2 Firmwares ( Firmware Marlin 2.07 et Firmware TFT BigTreeTech)

Etape 4: Réglage du capteur.

Merci

Video Overview

  1. AVANT TOUT INTERVENTION, VEUILLEZ DEBRANCHER IMPERATIVEMENT VOTRE IMPRIMANTE DU SECTEUR 230V Al'aide d'une clé BTR 2mm, devissez les 6 vis du panneau infèrieur Deconnectez le ventilateur de boitier

    • AVANT TOUT INTERVENTION, VEUILLEZ DEBRANCHER IMPERATIVEMENT VOTRE IMPRIMANTE DU SECTEUR 230V

    • Al'aide d'une clé BTR 2mm, devissez les 6 vis du panneau infèrieur

    • Deconnectez le ventilateur de boitier

    Edit

  2. Deconnectez la broche de la LED ( enlevez la colle chaude - Fils marron) Deconnectez la broche du Z endstop (Fils marron/bleu/noir) Reconnectez la broche de la led dans la broche du Z- sur la carte.

    • Deconnectez la broche de la LED ( enlevez la colle chaude - Fils marron)

    • Deconnectez la broche du Z endstop (Fils marron/bleu/noir)

    • Reconnectez la broche de la led dans la broche du Z- sur la carte.

    • Le cable du Z endstop ne sert plus, il ne sera pas reconnecté sur la carte. Dorénavant c'est le capteur qui le remplace.

    • Nous déclinons toute responsabilité en cas de mauvais branchement de l'utilisateur !

    Edit

  3. Déplacer le cable NOIR (GND) vers la broche D4 (SERVOS2) Voir plan sur la photo 3 Nous déclinons toute responsabilité en cas de mauvais branchement de l'utilisateur ! Nous déclinons toute responsabilité en cas de mauvais branchement de l'utilisateur !

    • Déplacer le cable NOIR (GND) vers la broche D4 (SERVOS2) Voir plan sur la photo 3

    • Nous déclinons toute responsabilité en cas de mauvais branchement de l'utilisateur !

    Edit

  4. Retirer le connecteur TFT de la broche AUX-1 A l'aide du lame de cutter, soulever les languettes du connecteur afin de retirer les pins et les réorganiser suivant le plan fourni a l'étape précédente. (Nous vous conseillons de repérer vos cables dans cette étape) Replacer le connecteur sur la broche EXP1 suivant le plan fourni.

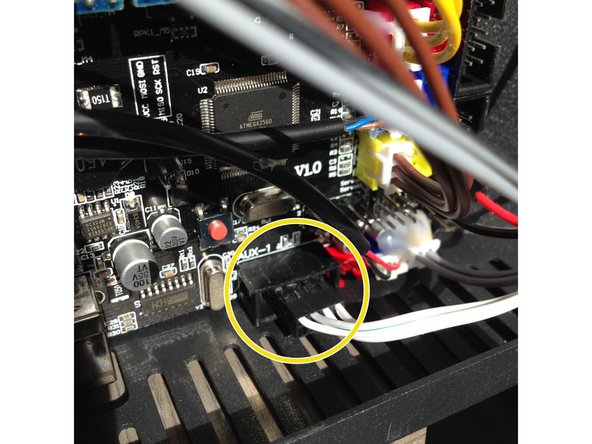

    • Retirer le connecteur TFT de la broche AUX-1

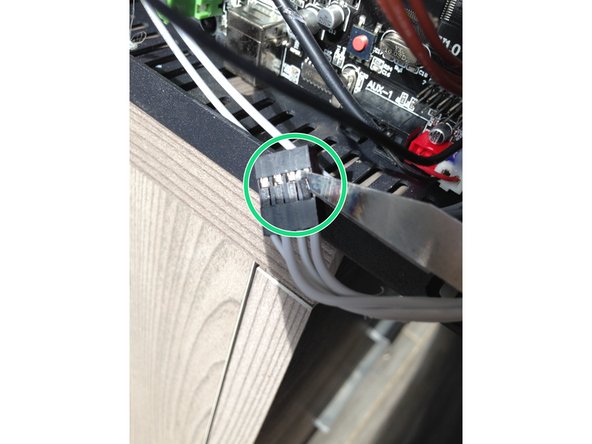

    • A l'aide du lame de cutter, soulever les languettes du connecteur afin de retirer les pins et les réorganiser suivant le plan fourni a l'étape précédente. (Nous vous conseillons de repérer vos cables dans cette étape)

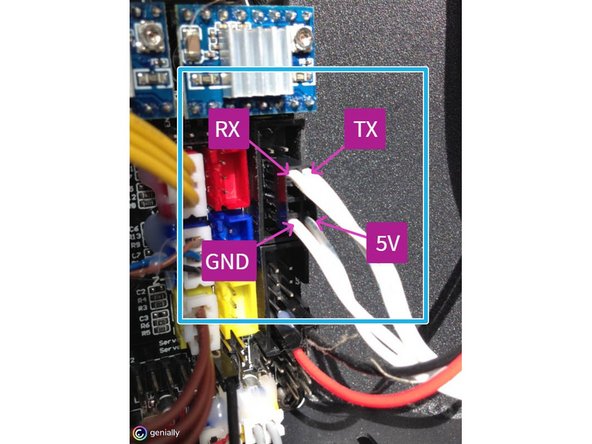

    • Replacer le connecteur sur la broche EXP1 suivant le plan fourni.

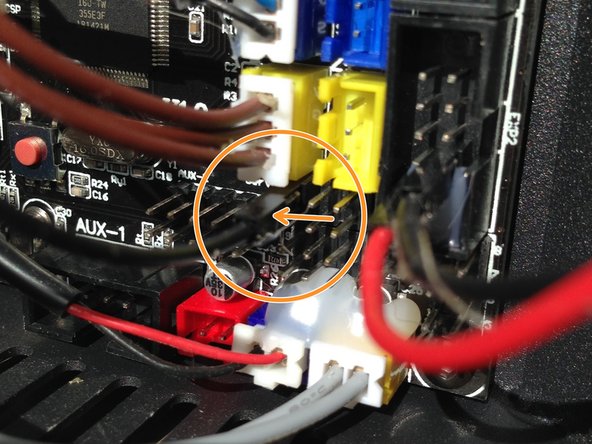

    • Nous déclinons toute responsabilité en cas de mauvais branchement de l'utilisateur !

    Edit

  5. Deconnectez la nappe et desserez les 2 vis Desserez les 2 vis de la turbine et deconnectez la broche de la carte Retirez la carte de la Led RGB

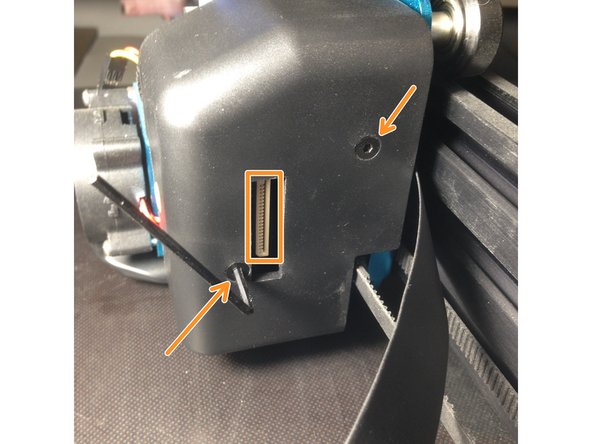

    • Deconnectez la nappe et desserez les 2 vis

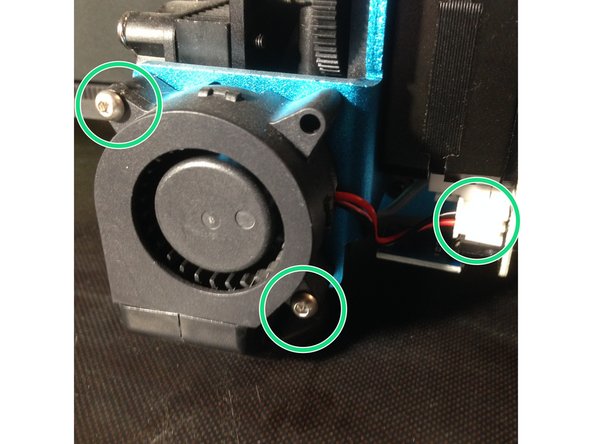

    • Desserez les 2 vis de la turbine et deconnectez la broche de la carte

    • Retirez la carte de la Led RGB

    • Récupérez une des vis de fixation d'origine de la turbine (M3x16mm) ,elle servira a fixer le support d'activation

    Edit

  6. Attention, la broche de la LED comporte 4 pins, nous utilisons que 3 pins pour le capteur. Respectez bien les couleurs (Rouge/Noir/Jaune). Ne connectez rien sur le 4eme pin (celui qui est le plus vers vous) Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine. Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine.

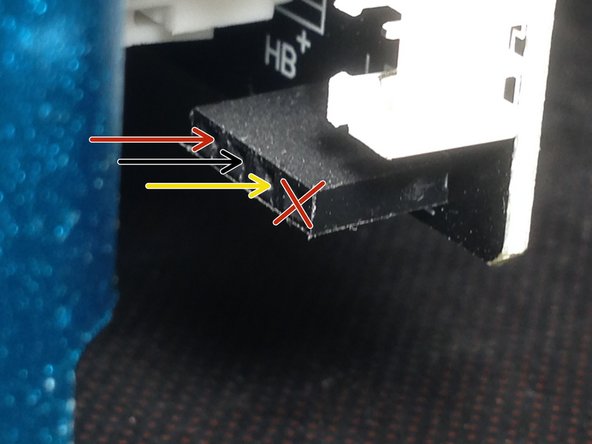

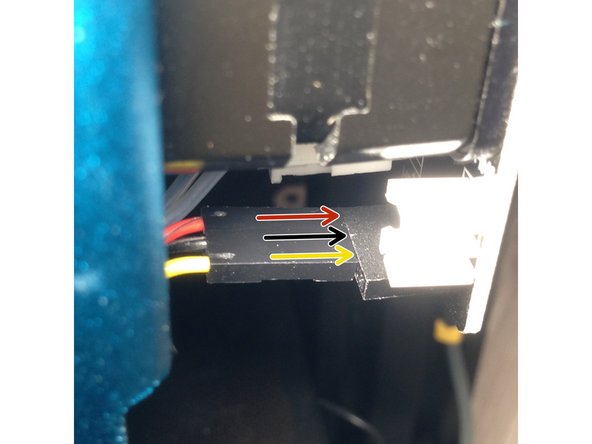

    • Attention, la broche de la LED comporte 4 pins, nous utilisons que 3 pins pour le capteur. Respectez bien les couleurs (Rouge/Noir/Jaune). Ne connectez rien sur le 4eme pin (celui qui est le plus vers vous)

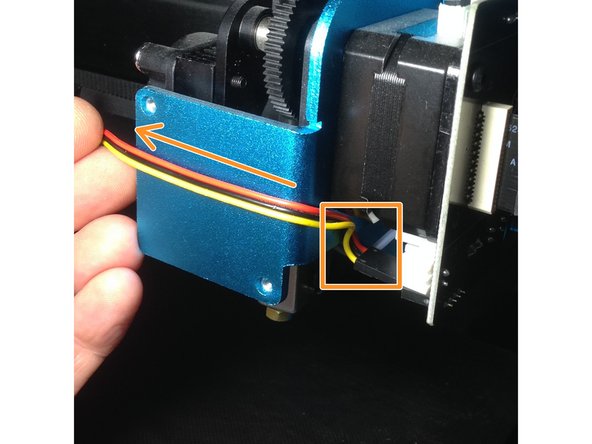

    • Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine.

    Edit

  7. Insérer votre carte led sur la broche dédié. Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine.

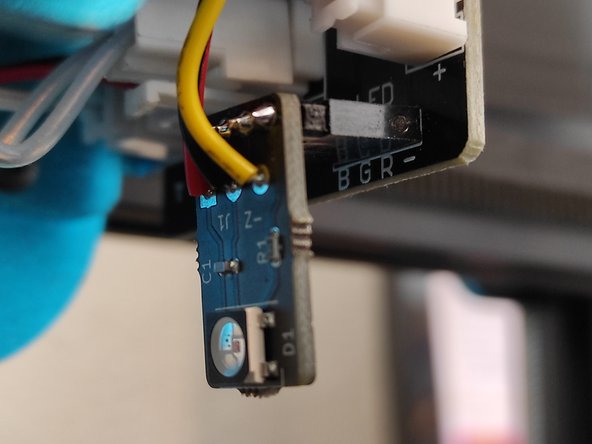

    • Insérer votre carte led sur la broche dédié.

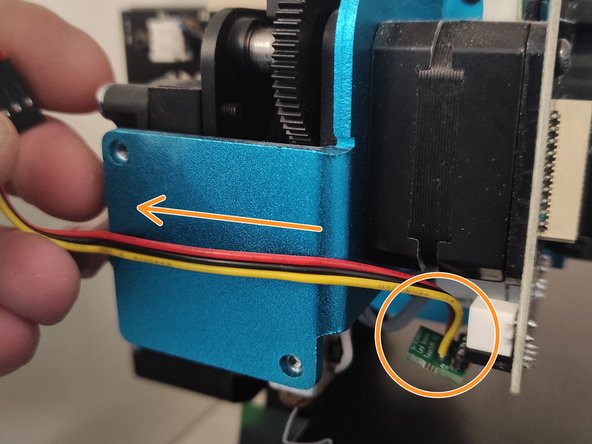

    • Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine.

    • Si vous étiez en led blanche auparavant vous devez reflasher la carte MKS et le tft (voir fichiers au début du tutoriel)

    Edit

  8. Inserez les 2 vis inox M3 x20 mm( fourni) dans la turbine. Les 2 rondelles et le support du capteur Passez le cable entre la turbine et son support.Serrez les 2 vis.Reconnecter la broche sur la carte Passez le cable entre la turbine et son support.Serrez les 2 vis.Reconnecter la broche sur la carte

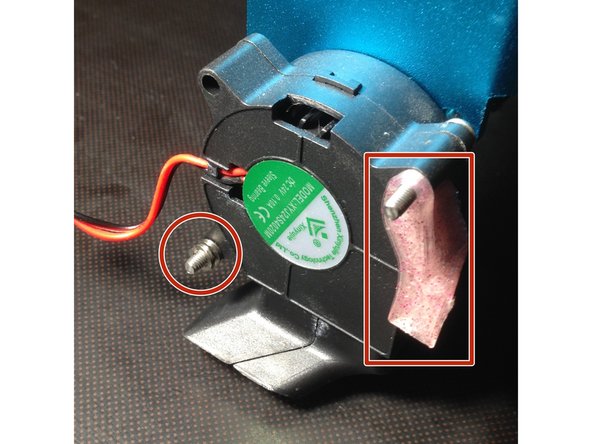

    • Inserez les 2 vis inox M3 x20 mm( fourni) dans la turbine. Les 2 rondelles et le support du capteur

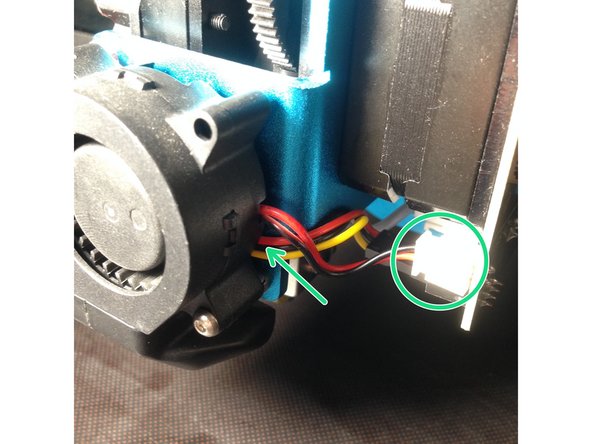

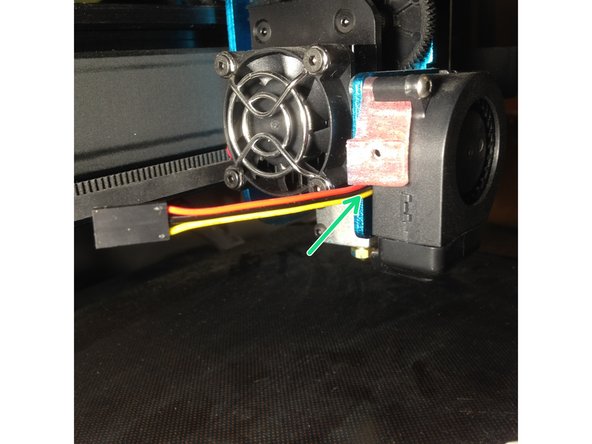

    • Passez le cable entre la turbine et son support.Serrez les 2 vis.Reconnecter la broche sur la carte

    Edit

  9. Connectez le cable sur le capteur ( attention au sens !!) Serrez le capteur sur son support (vis M3x16mm fourni) Remontez le carter.Vissez les 2 vis en faisant attention a bien passer les 2 cables ( Turbine et capteur).Reconnectez la nappe sur la broche

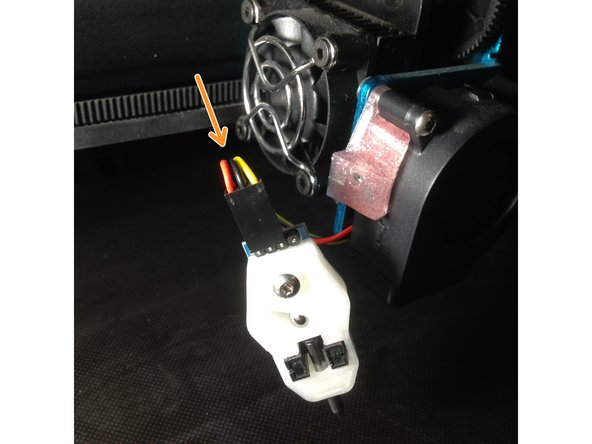

    • Connectez le cable sur le capteur ( attention au sens !!)

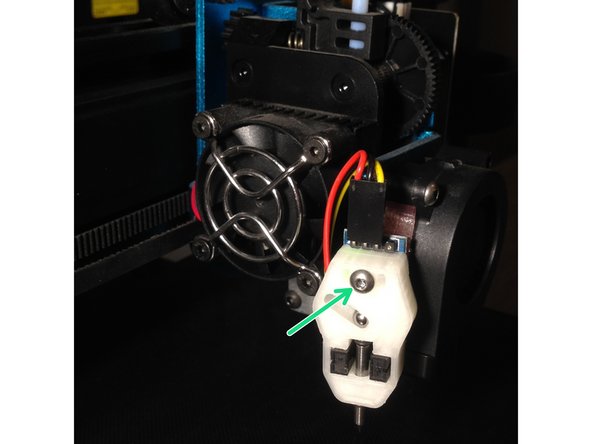

    • Serrez le capteur sur son support (vis M3x16mm fourni)

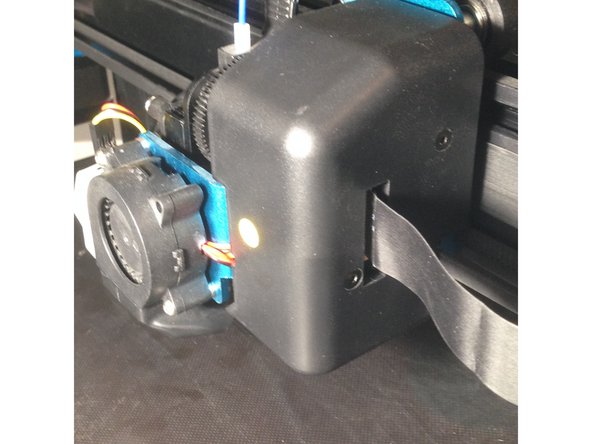

    • Remontez le carter.Vissez les 2 vis en faisant attention a bien passer les 2 cables ( Turbine et capteur).Reconnectez la nappe sur la broche

    • Controlez bien que le PIN du capteur se trouve bien a 2 mm quand votre buse touche le plateau, si ce n'est pas le cas ,desserez le capteur et faites le descendre,

    Edit

  10. Inserez l'aimant 8x5mm (fourni) dans la pièce imprimée Retirez le support au niveau de la fleche dans la pièce imprimée avant de montez le support d'activation en utilisant une des 2 vis noire de la turbine.( M3x16 mm)

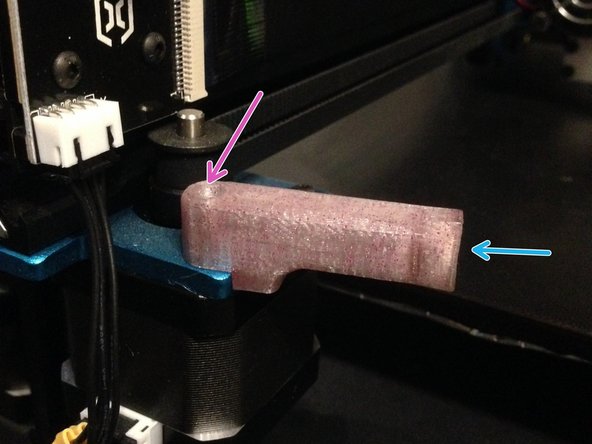

    • Inserez l'aimant 8x5mm (fourni) dans la pièce imprimée

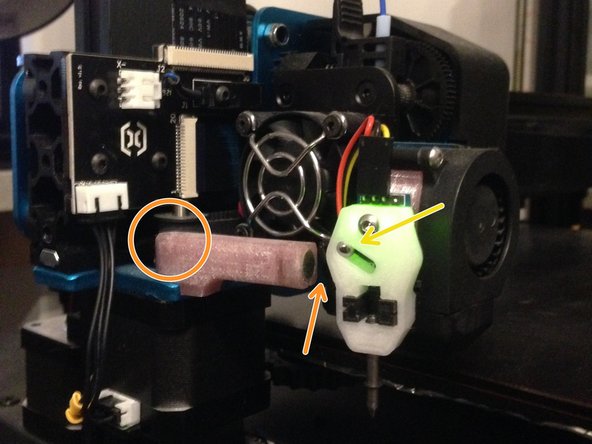

    • Retirez le support au niveau de la fleche dans la pièce imprimée avant de montez le support d'activation en utilisant une des 2 vis noire de la turbine.( M3x16 mm)

    • Amenez le chariot vers le support d'activation ,la bille du capteur doit être attirée.

    • Réglez si necessaire la distance entre le capteur et l'aimant ( 2/3 mm)

    Edit

  11. Munissez vous d'une SD_CARD, formatée préalablement en FAT32. Débranché la liaison USB. Imprimante éteinte Placez les fichiers du repertoire FirmwareTFT à la racine de la SD_card. Inserez la carte SD dans le slot de l'imprimante et allumez la. Attendre la fin de la mise à jour, elle dure environ 2 min.

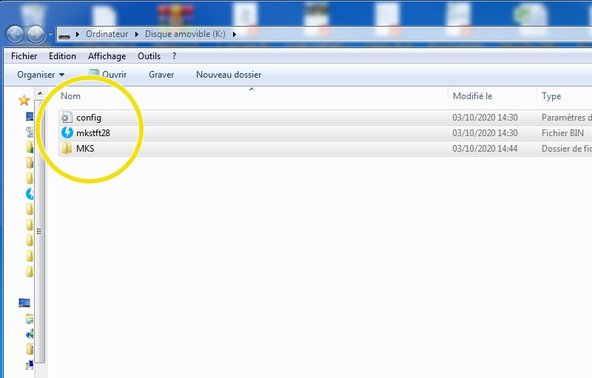

    • Munissez vous d'une SD_CARD, formatée préalablement en FAT32. Débranché la liaison USB. Imprimante éteinte

    • Placez les fichiers du repertoire FirmwareTFT à la racine de la SD_card.

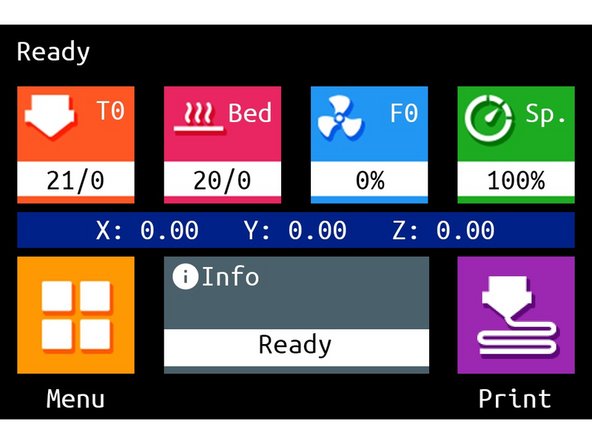

    • Inserez la carte SD dans le slot de l'imprimante et allumez la. Attendre la fin de la mise à jour, elle dure environ 2 min.

    • Un nouvel écran d'accueil & une nouvelle interface apparaissent à la fin du transfert.

    Edit

  12. Reliez votre imprimante à votre ordinateur avec le cable USB et Controlez que le driver CH340 est bien installé sur votre ordinateur, il permettra la communication avec votre imprimante.

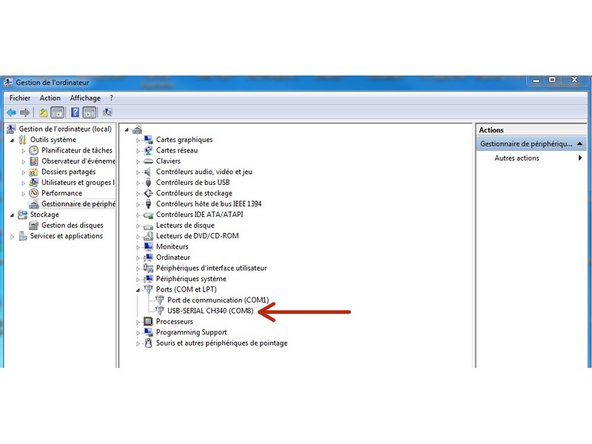

    • Reliez votre imprimante à votre ordinateur avec le cable USB et Controlez que le driver CH340 est bien installé sur votre ordinateur, il permettra la communication avec votre imprimante.

    • Si vous ne possédez pas ce driver ,veuillez le télécharger içi et l'installer.

    Edit

  13. Dans cette ordre, Allumer votre imprimante ET ensuite brancher le cable USB (prise de droite) à votre ordinateur. ATTENTION ! Sur certains Systeme d'exploitation, si Xloader ne fait pas la mise à jour ,il vous faudra déconnecter le TFT pour qu'il passe. Lancez l'utilitaire Xloader qui se trouve dans le repertoire >Firmwares X1 (Marlin 2.0.7+TFT TouchMi)\XLoader

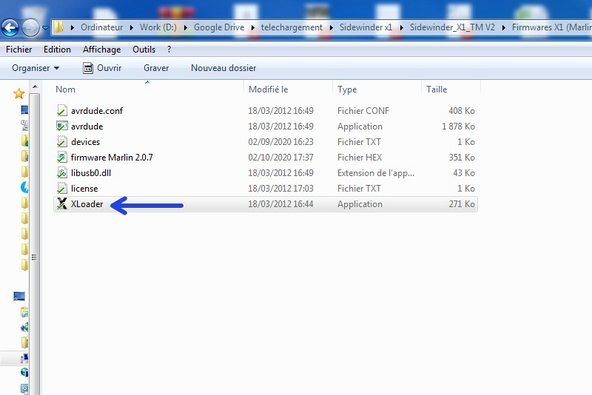

    • Dans cette ordre, Allumer votre imprimante ET ensuite brancher le cable USB (prise de droite) à votre ordinateur.

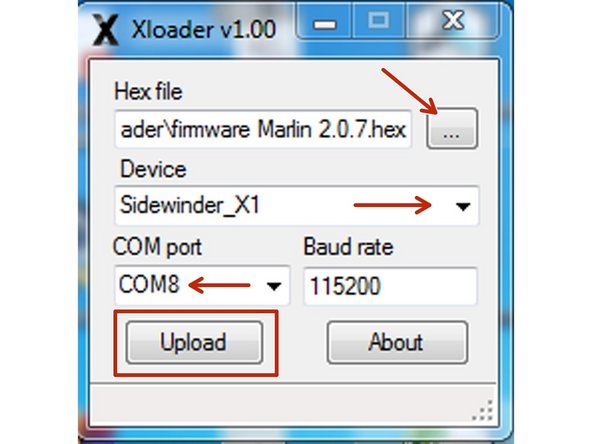

    • ATTENTION ! Sur certains Systeme d'exploitation, si Xloader ne fait pas la mise à jour ,il vous faudra déconnecter le TFT pour qu'il passe.

    • Lancez l'utilitaire Xloader qui se trouve dans le repertoire >Firmwares X1 (Marlin 2.0.7+TFT TouchMi)\XLoader

    • Récupérez un des 3 fichiers .hex suivant le nombre de points de palpage souhaité qui se trouve dans le répertoire Xloader, Selectionnez "Sidewinder X1" dans Device, Selectionnez le port COM de votre imprimante. Laisser le Baud rate a 115200

    • Appuyez sur "UPLOAD", le firmware va se téléverser sur la X1. Patientez une minute ,à la fin un message s'affiche sur le bas de la fenetre de l'utilitaire.

    • Aprés le téléversement du firmware, éteignez votre imprimante et rallumez la.

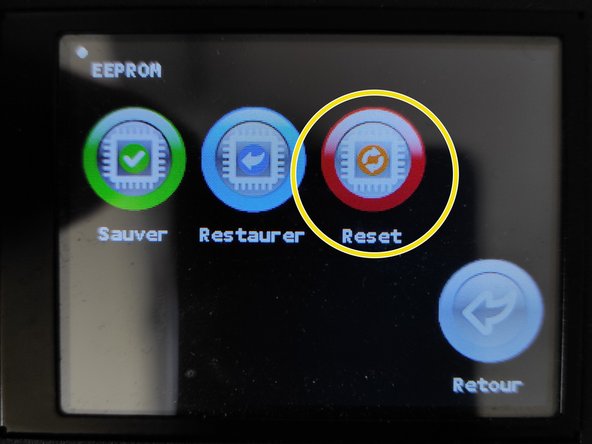

    • Depuis l'écran TFT, appuyez sur Menu> Options> Machine> EEprom. Afin d'initialiser les paramètres du firmware.

    Edit

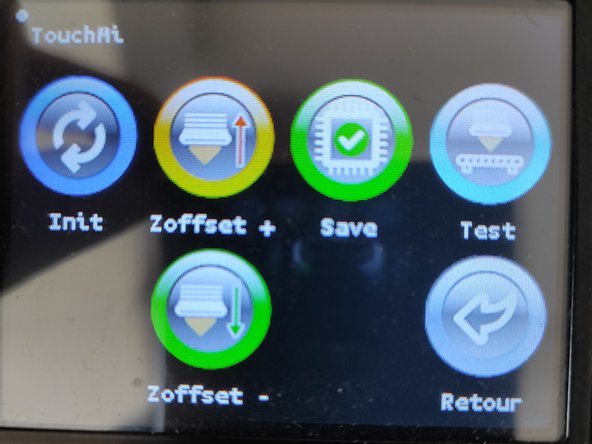

  14. Depuis l'écran d'acceuil, appuyer sur Menu> Mouvement> Abl> Abl> TouchMI

    • Depuis l'écran d'acceuil, appuyer sur Menu> Mouvement> Abl> Abl> TouchMI

    • Appuyez sur Init, le capteur va se positionner au milieu du bed.

    • Pliez un morçeau de feuille en 2 ( 0.20mm) et placez la sous la buse propre. Appuyez sur l'icone Zoffset -, jusqu'a sentir le frottement sur le papier

    • Appuyez sur l'icone Sauvegarde pour sauvegarder votre réglage du Z_offset.

    • Vous pouvez tester votre réglage en appuyant sur l'icone Test, corrigez si necessaire à l'aide des icones Zoffset- et Zoffset+ et Sauvegarder

    Edit
