Guide de montage pour notre capteur TouchMi sur la Artillery X1

ATTENTION, Cette modification supprimera l'utilisation de la led RGB, car nous utilisons le cablage existant afin d'intégrer le capteur proprement et SANS fil apparent.

Les atouts de ce produit :

  • Votre première couche une fois réglée pour toute !
  • Menu dédié sur l'écran pour le réglage du capteur.
  • Conception simple, activation par magnétisme, intégration parfaite
  • Produit Français et support assuré.

Fichiers requis :

Merci

  1. AVANT TOUT INTERVENTION, VEUILLEZ DEBRANCHER IMPERATIVEMENT VOTRE IMPRIMANTE DU SECTEUR 230V Al'aide d'une clé BTR 2mm, devissez les 6 vis du panneau infèrieur Deconnectez le ventilateur de boitier
    • AVANT TOUT INTERVENTION, VEUILLEZ DEBRANCHER IMPERATIVEMENT VOTRE IMPRIMANTE DU SECTEUR 230V

    • Al'aide d'une clé BTR 2mm, devissez les 6 vis du panneau infèrieur

    • Deconnectez le ventilateur de boitier

  2. Deconnectez la broche de la LED ( enlevez la colle chaude) Deconnectez la broche du Z endstop Reconnectez la broche de la led dans la broche du Z- sur la carte.
    • Deconnectez la broche de la LED ( enlevez la colle chaude)

    • Deconnectez la broche du Z endstop

    • Reconnectez la broche de la led dans la broche du Z- sur la carte.

    • Le cable du Z endstop ne sert plus, il ne sera pas reconnecter sur la carte. Dorénavant c'est le capteur qui le remplace.

    • A ce stade ne remontez pas encore la tole infèrieure. Nous avons besoin de deconnecter l'écran plus tard pour flasher le firmware.

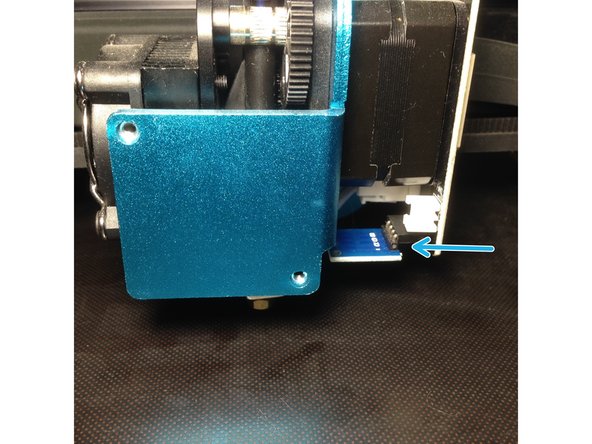

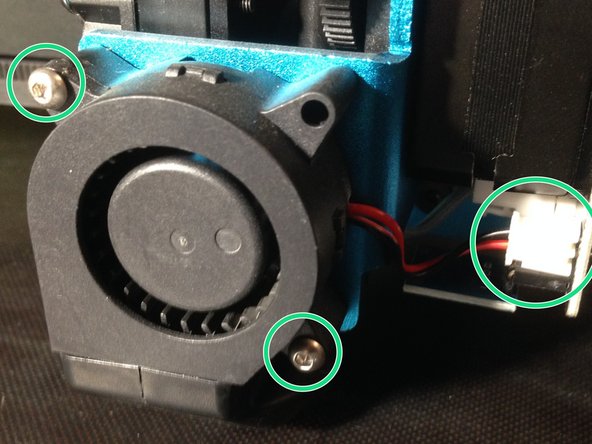

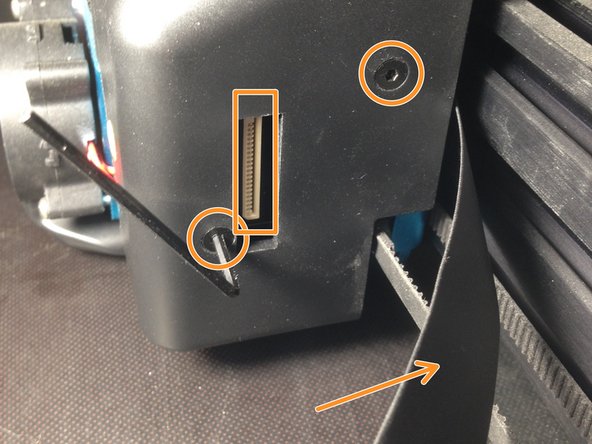

  3. Deconnectez la nappe et desserez les 2 vis Desserez les 2 vis de la turbine et deconnectez la broche de la carte Retirez la carte de la Led RGB
    • Deconnectez la nappe et desserez les 2 vis

    • Desserez les 2 vis de la turbine et deconnectez la broche de la carte

    • Retirez la carte de la Led RGB

    • Récupérez une des vis de fixation d'origine de la turbine (M3x16mm) ,elle servira a fixer le support d'activation (étape 7)

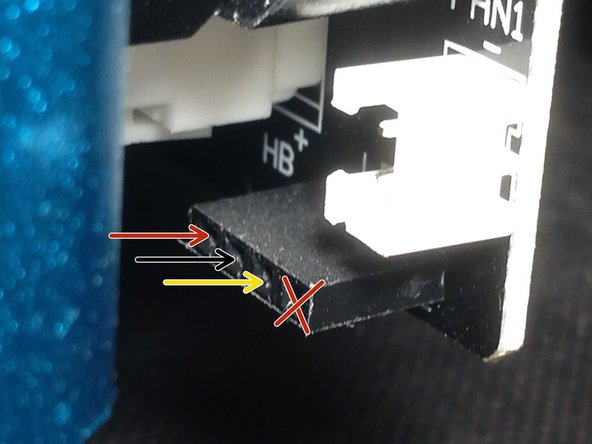

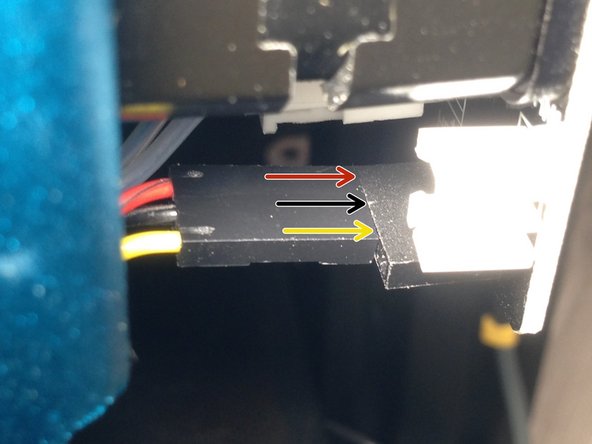

  4. Attention, la broche de la LED comporte 4 pins, nous utilisons que 3 pins pour le capteur. Respectez bien les couleurs (Rouge/Noir/Jaune). Ne connectez rien sur le 4eme pin (celui qui est le plus vers vous) Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine. Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine.
    • Attention, la broche de la LED comporte 4 pins, nous utilisons que 3 pins pour le capteur. Respectez bien les couleurs (Rouge/Noir/Jaune). Ne connectez rien sur le 4eme pin (celui qui est le plus vers vous)

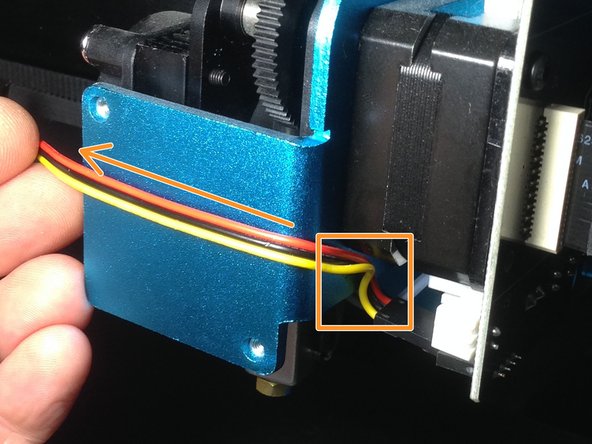

    • Arrangez le cable comme sur la photo, il ne doit en aucun cas toucher le bloc de chauffe de la hotend.Il passera derrière la turbine.

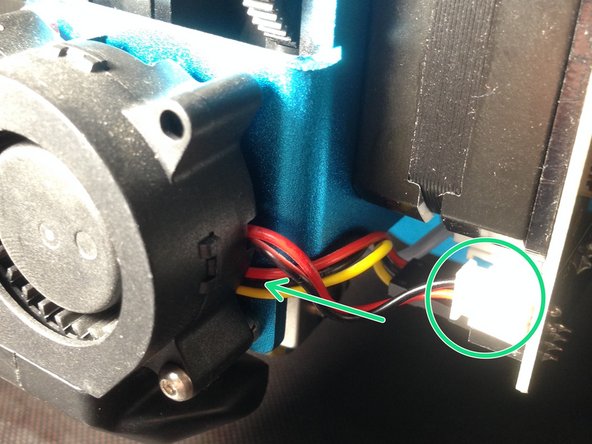

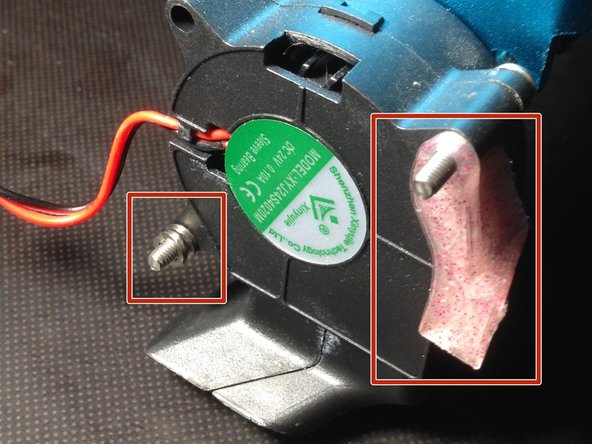

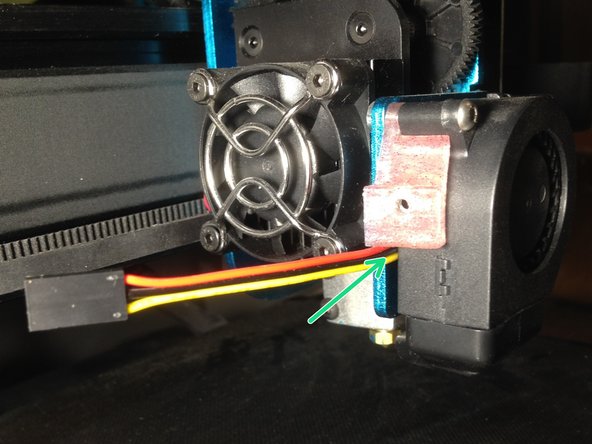

  5. Inserez les 2 vis inox M3 x20 mm( fourni) dans la turbine. Les 2 rondelles et le support du capteur Passez le cable entre la turbine et son support.Serrez les 2 vis.Reconnecter la broche sur la carte Passez le cable entre la turbine et son support.Serrez les 2 vis.Reconnecter la broche sur la carte
    • Inserez les 2 vis inox M3 x20 mm( fourni) dans la turbine. Les 2 rondelles et le support du capteur

    • Passez le cable entre la turbine et son support.Serrez les 2 vis.Reconnecter la broche sur la carte

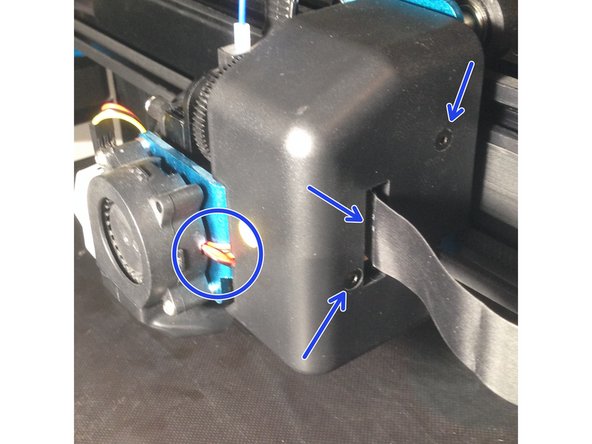

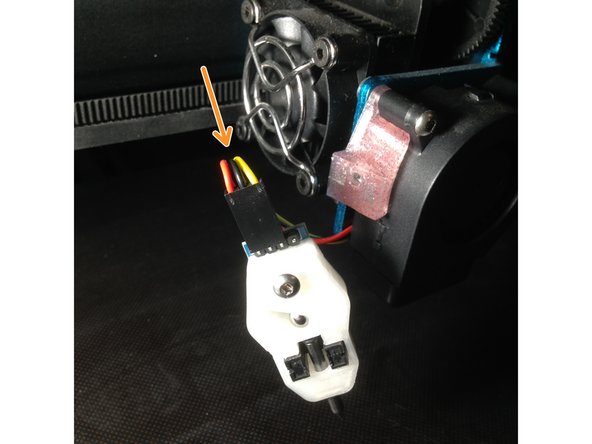

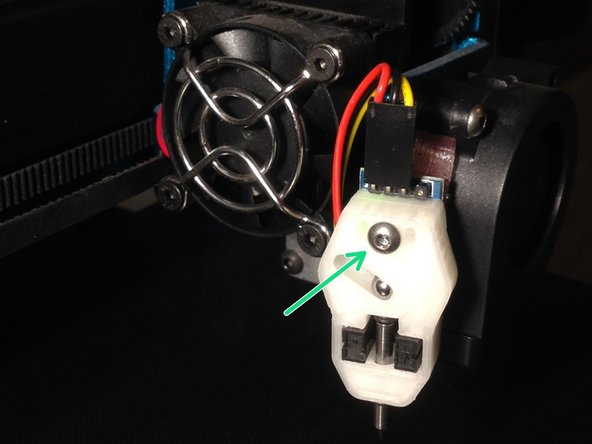

  6. Connectez le cable sur le capteur ( attention au sens !!) Serrez le capteur sur son support (vis M3x16mm fourni) Remontez le carter.Vissez les 2 vis en faisant attention a bien passer les 2 cables ( Turbine et capteur).Reconnectez la nappe sur la broche
    • Connectez le cable sur le capteur ( attention au sens !!)

    • Serrez le capteur sur son support (vis M3x16mm fourni)

    • Remontez le carter.Vissez les 2 vis en faisant attention a bien passer les 2 cables ( Turbine et capteur).Reconnectez la nappe sur la broche

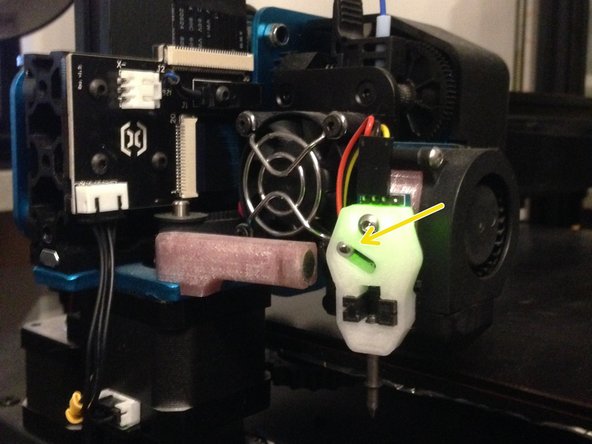

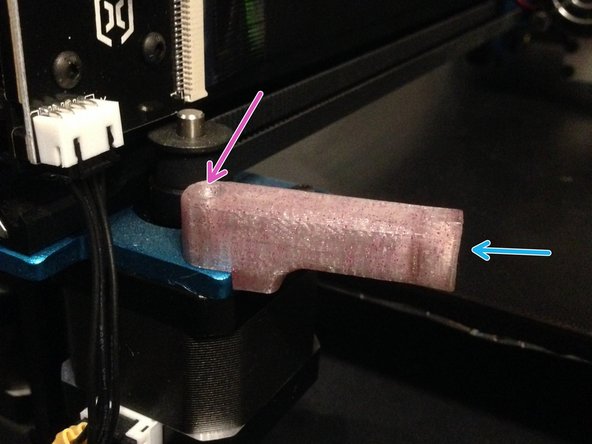

  7. Inserez l'aimant 8x5mm (fourni) dans la pièce imprimée Montez le support d'activation en utilisant une des 2 vis noire de la turbine.( M3x16 mm)
    • Inserez l'aimant 8x5mm (fourni) dans la pièce imprimée

    • Montez le support d'activation en utilisant une des 2 vis noire de la turbine.( M3x16 mm)

    • Amenez le chariot vers le support d'activation ,la bille du capteur doit être attirée.

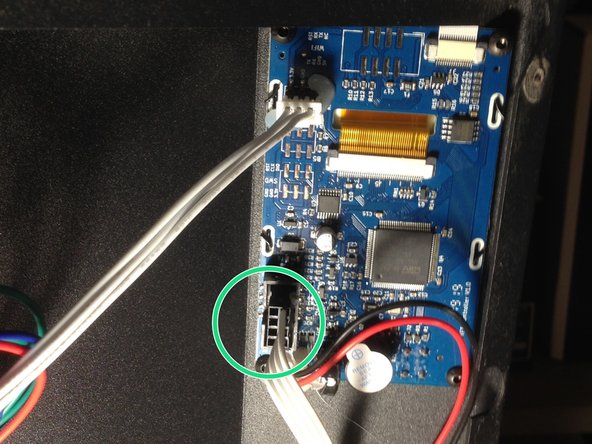

  8. Téléchargez le software Arduino en version 1.8.5 pour faire la mise à jour du firmware de la carte. Pour la mise a jour du firmware, il est nécessaire de deconnecter la broche de l'écran de l'imprimante. Reliez l'imprimante sur votre ordinateur avec le cordon USB ( coté droit de l'imprimante)
    • Téléchargez le software Arduino en version 1.8.5 pour faire la mise à jour du firmware de la carte.

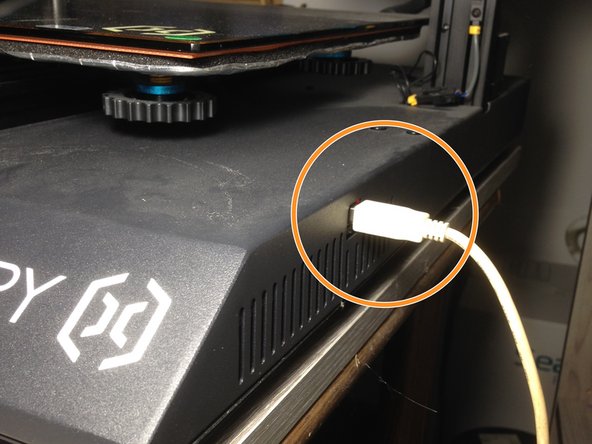

    • Pour la mise a jour du firmware, il est nécessaire de deconnecter la broche de l'écran de l'imprimante.

    • Reliez l'imprimante sur votre ordinateur avec le cordon USB ( coté droit de l'imprimante)

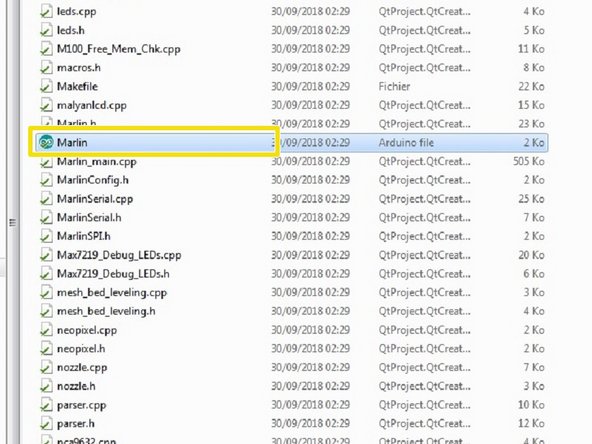

    • Ouvrez le Firmware Marlin 1.1.9 TouchMI avec Arduino 1.8.5 en cliquant sur le fichier Marlin

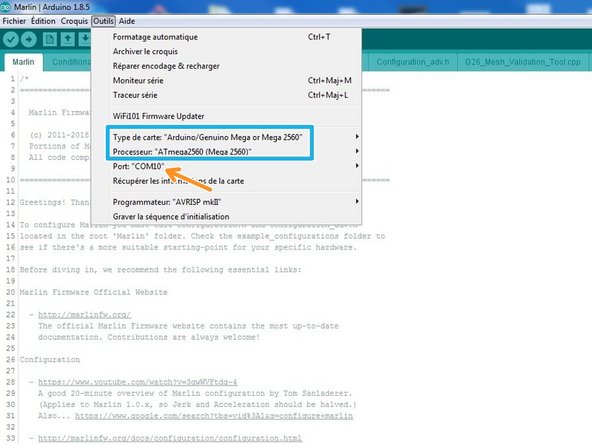

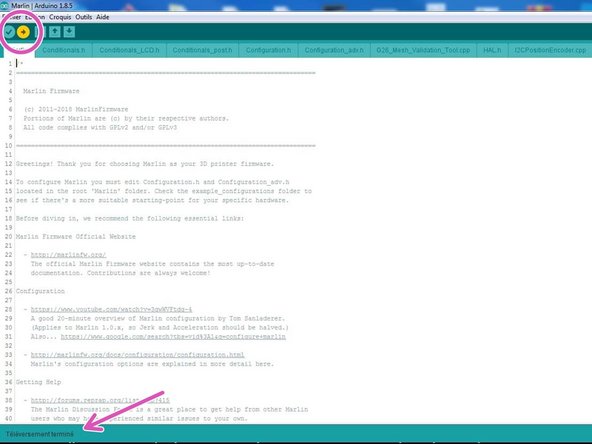

  9. Dans l'onglet "Outils" , choissisez les options indiquées. Choissisez le port COM de VOTRE imprimante ( dans notre exemple il s'agit du port COM 10) Cliquez sur la fleche en haut à gauche pour "Televerser" le firmware.  Patientez jusqu'a l'apparition du message "Téléversement terminé"  en bas à gauche.
    • Dans l'onglet "Outils" , choissisez les options indiquées.

    • Choissisez le port COM de VOTRE imprimante ( dans notre exemple il s'agit du port COM 10)

    • Cliquez sur la fleche en haut à gauche pour "Televerser" le firmware. Patientez jusqu'a l'apparition du message "Téléversement terminé" en bas à gauche.

    • Reconnectez la broche sur l'écran

    • Vous pouvez refermer le panneau infèrieur

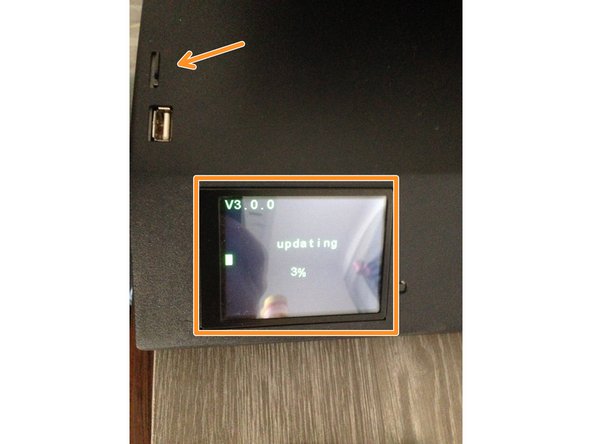

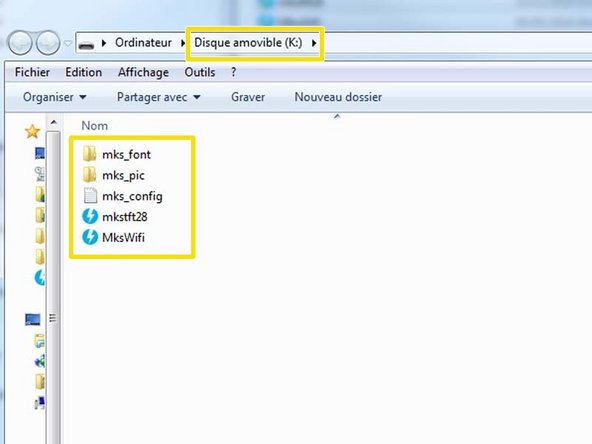

  10. Munissez vous d'une SD_CARD, formatée préalablement en FAT32. Débranché la liaison USB.                                                                            Imprimante éteinte Placer les fichiers (Firmware Ecran X1 TouchMI)  à la racine de la SD_card. Inserez la carte SD  dans le slot de l'imprimante et allumée la. Attendre la fin de la  mise à jour, elle dure environ 2 min.
    • Munissez vous d'une SD_CARD, formatée préalablement en FAT32. Débranché la liaison USB. Imprimante éteinte

    • Placer les fichiers (Firmware Ecran X1 TouchMI) à la racine de la SD_card.

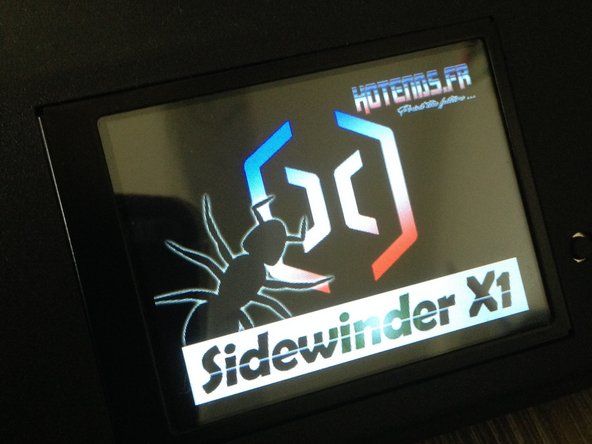

    • Inserez la carte SD dans le slot de l'imprimante et allumée la. Attendre la fin de la mise à jour, elle dure environ 2 min.

    • Un nouvel écran d'acceuil apparait a la fin de la mise à jour.

    • Depuis l'écran d'acceuil, appuyer sur Tools>More

    • Appuyez sur "Init", le capteur va se positionner au milieu du bed.

    • Pliez un morçeau de feuille en 2 ( 0.20mm) et placez la sous la buse propre. Appuyez sur l'icone " -0.10mm", jusqu'a sentir le frottement sur le papier

    • Appuyez sur l'icone "Save" pour sauvegarder votre réglage du Z_offset.

    • Vous pouvez tester votre réglage en appuyant sur l'icone "Test", corrigez si necessaire à l'aide des icones "-0.10mm" et "+0.10mm"

  11. Pensez à integrer le "G29" dans le start Gcode de votre trancheur pour que le capteur soit activé.
    • Pensez à integrer le "G29" dans le start Gcode de votre trancheur pour que le capteur soit activé.

Finish Line

hotends.fr

Member since: 06/06/2019

2,809 Reputation

19 Guides authored

11 Comments

Hello, before trying to compile your board firmware, I had already installed a Marlin 2.0.5.3, is that enough?

Otherwise, I followed the tutorial, and when I click on TEST, the nozzle goes to G29, then back to the center then it goes up 10 cm… What should the test do normally? Thank you

Nicolas Joly - Reply

Good morning,

I just have a problem when compiling Arduino, I have an error: 'rx_buffer' was not declared in this scope

Would you not have a version compiled in .hex?

Thank you for your help

Nicolas Joly - Reply

Thank you very much for this excellent manual!! TOP!

Nicolas Joly - Reply

Hello, why do you have to flash the firmware of the screen and the controller? Does the proposed Marlin firmware integrate the PID settings, extrusion parameters (extruder calibration). If later I want to change the Marlin firmware, can I take any or do I need one that integrates the touch mi?

Sorry for all these questions, I'm just starting out.

Pierre - Reply

Good morning,

You need to flash because these are improved firmwares, both on the card and screen side, with many more functions than the original.

And if later you want to upgrade to a higher version, yes it is possible but you will have to re-use the settings like the old one, the touchMi is natively integrated into Marlin since version 2.0

Sincerely

hotends.fr -
