Systeme aimanté pour changement d'outil rapide.

Un support aimanté coté imprimante et un support outil (extrudeur,Laser,ect..) se retire en 2 secondes de l'imprimante

Cet accessoire permet :

  • Facilite considérablement l'entretien de l'extrudeur (Nettoyage buse, changement sonde, cartouche, ect...)
  • Passer rapidement sur un autre extrudeur déja préquipé dans un autre diametre de buse (0.6/0.8/1 mm ....)
  • Rendre ton imprimante polyvalente (Laser, Traceur, Découpe vinyl,ect..)

Compatible pour les imprimantes Artillery (Sidewinder X1, X2, Genius, Genius PRO)

Compatible avec nos produits :

  • MiniXtruder Artillery
  • Laser LU2-10A
  • Extrudeur Artillery Original + buse Nitromax (buse au choix)

STL support aimant pour TouchMI avec le QuickToolChange

  1. Support aimanté + support outil
    • Support aimanté + support outil

    • 3 x Vis TBHC M3x6mm (support aimanté)

    • 3 x Vis TBHC M3x12mm (support outil) + 3 x écrous M3 freins

    • 1 clé hexagonale male 2mm.

  2. Retirer la nappe ainsi que le capot de protection. Dévisser les 3 vis de la platine , 2 en haut et une en dessous Dévisser les 3 vis de la platine , 2 en haut et une en dessous
    • Retirer la nappe ainsi que le capot de protection.

    • Dévisser les 3 vis de la platine , 2 en haut et une en dessous

  3. Fixer le support aimanté avec les 3 vis fourni (M3x6mm).
    • Fixer le support aimanté avec les 3 vis fourni (M3x6mm).

    • N'utilisez pas celle de l'extrudeur d'origine elles sont trop longues.

  4. Placer le support sur l'extrudeur et engager les 3 vis (M3x12 mm) Placer 2 écrous freins en haut (M3), et 1 ecrou frein en bas (M3) Serrer avec la clé hexagonale de 2mm.

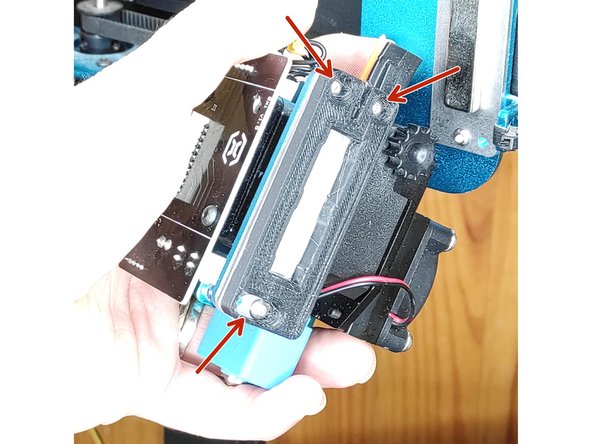

    • Placer le support sur l'extrudeur et engager les 3 vis (M3x12 mm)

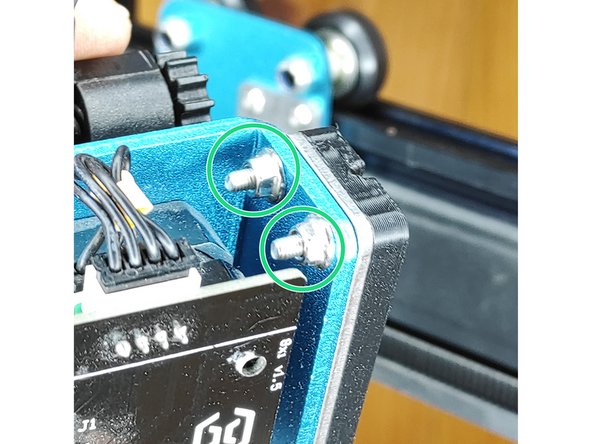

    • Placer 2 écrous freins en haut (M3), et 1 ecrou frein en bas (M3)

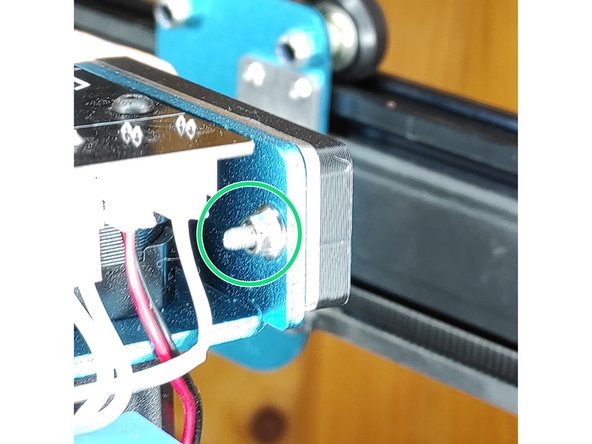

    • Serrer avec la clé hexagonale de 2mm.

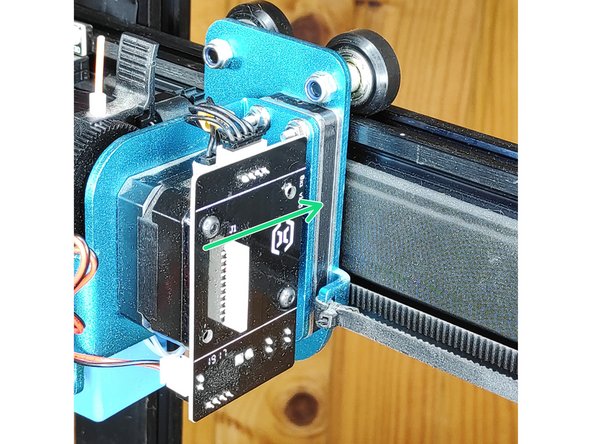

  5. Engager  votre extrudeur ou un autre outil sur le support aimanté.
    • Engager votre extrudeur ou un autre outil sur le support aimanté.

  6. Ne jamais tirer  l'outil (extrudeur, laser,ect..) pour l'extraire  Placer la clé hexagonale dans le logement de 2mm prévu a cet effet sur le dessus du support. Faire levier vers vous avec la clé hexagonale, l'outil se désengage de l'aimant sans forcer.

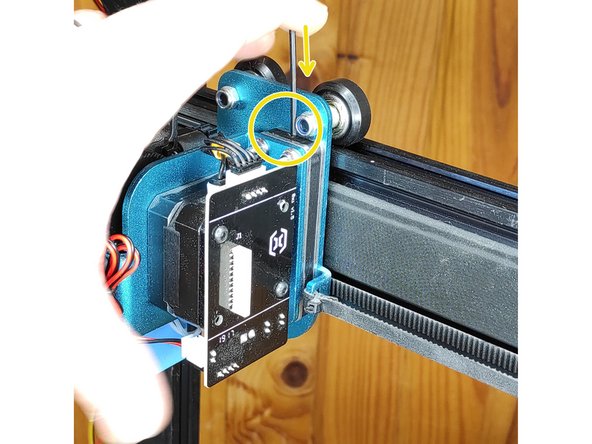

    • Ne jamais tirer l'outil (extrudeur, laser,ect..) pour l'extraire

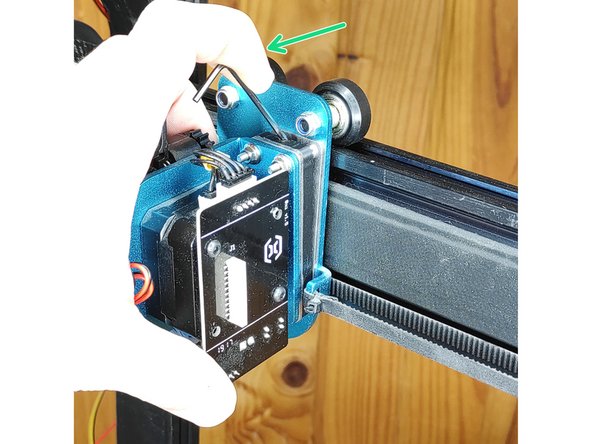

    • Placer la clé hexagonale dans le logement de 2mm prévu a cet effet sur le dessus du support.

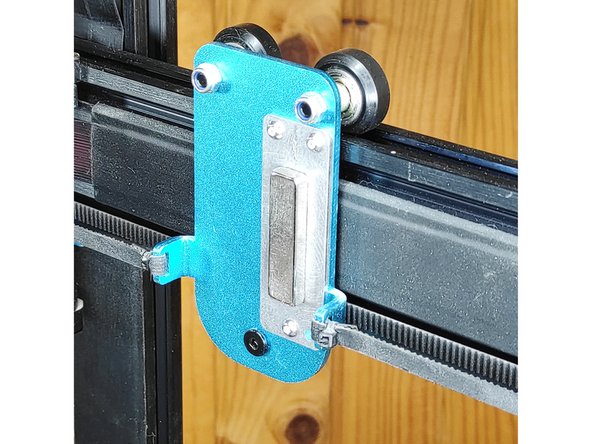

    • Faire levier vers vous avec la clé hexagonale, l'outil se désengage de l'aimant sans forcer.

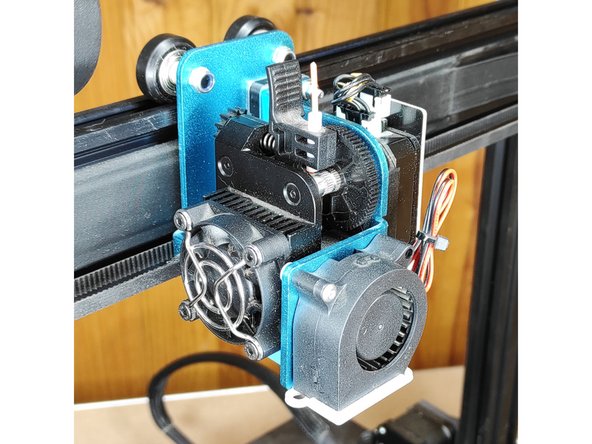

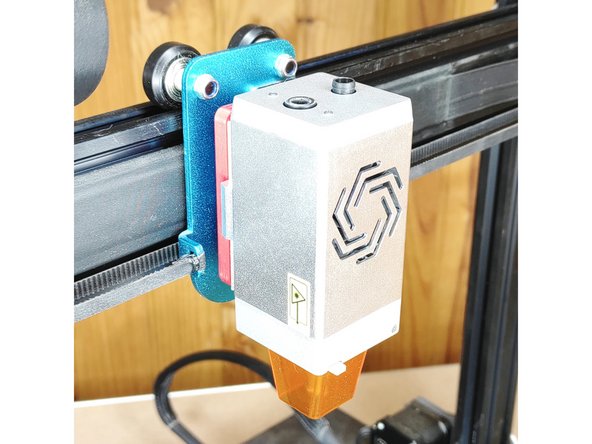

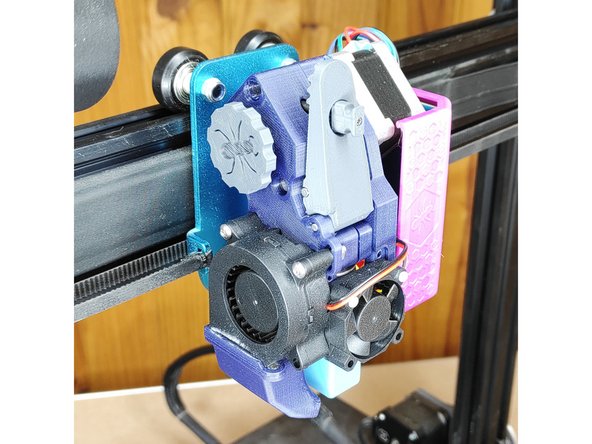

  7. Extrudeur Origine Artillery, MiniXtruder, Module laser 10W Extrudeur Origine Artillery, MiniXtruder, Module laser 10W Extrudeur Origine Artillery, MiniXtruder, Module laser 10W
    • Extrudeur Origine Artillery, MiniXtruder, Module laser 10W
