Introduction

Installation & branchement du capteur "Dual Guard Sensor" sur Ender3/Pro.

  1. Dévissez l'écrou M5 de la roue supérieure côté extrudeur. Vissez la colonette laiton ( ne la serrez pas encore) Orientez le capteur comme sur la photo et serrez
    • Dévissez l'écrou M5 de la roue supérieure côté extrudeur.

    • Vissez la colonette laiton ( ne la serrez pas encore)

    • Orientez le capteur comme sur la photo et serrez

  2. Inserez le filament dans le capteur & dans l'extrudeur engagez le capteur sur la colonette laiton
    • Inserez le filament dans le capteur & dans l'extrudeur

    • engagez le capteur sur la colonette laiton

    • Votre bobine doit être toujours au dessus du capteur pour que les 2 fonctions agissent ( fin de filament & noeuds bobine)

  3. Dévissez les 6 vis pour accéder à la carte électronique. Deconnectez la broche IDC de l'écran Débranchez le cordon 220 V avant tout opération
    • Dévissez les 6 vis pour accéder à la carte électronique.

    • Deconnectez la broche IDC de l'écran

    • Débranchez le cordon 220 V avant tout opération

  4. Connectez la broche 3 pins du capteur Connectez la broche IDC de l'écran

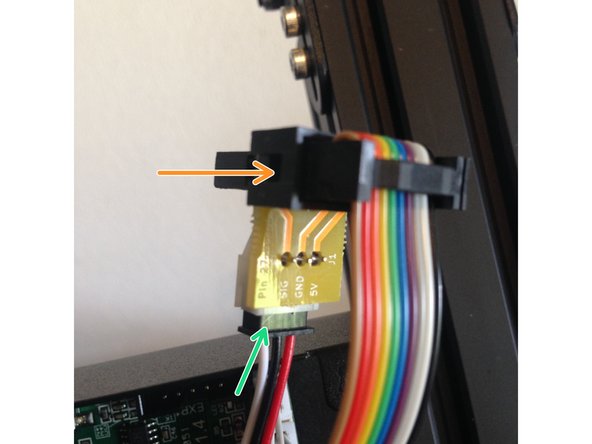

    • Connectez la broche 3 pins du capteur

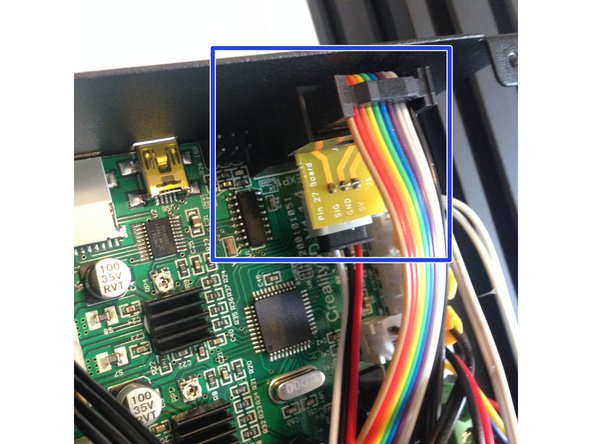

    • Connectez la broche IDC de l'écran

    • Connectez l'ensemble sur la carte électronique

    • Refermez le boîtier

Finish Line

2 other people completed this guide.

hotends.fr

Member since: 06/06/2019

2,699 Reputation

19 Guides authored

2 Comments

Bonjour,

Impossible de le faire fonctionner : quasiment en continue, j’ai des détection de fin de filement alors que la led reste bien allumée, que je sois branché par le 27 pin board ou sur le connecteur entre l’axe des Z et le bornier sur ma Ender 3 V2 en carte mère 4.2.2 et avec un firmware Marlin à jour.

Où dois-je branché le détecteur ?

Olivier RUFFIN - Reply

peut-on brancher le connecteur 3 pins sous l’écran ? ou il faut absolument le brancher sur la carte mère ?

piorck quadeur - Reply
