Introduction
Guide d'assemblage de notre capteur "Dual guard"
Fichier STL Disponible içi >https://www.hotends.fr/fr/index.php?cont...
Parts
-
-
Nettoyez les 2 logements, contrôlez que les aimants rentrent bien et soient bien au ras des pièces.
-
Intercalez un morceau de papier plié en 4, entre les 2 aimants de façon à être sûr de leur sens lors du collage.
-
Inserez de la colle instantanée dans les 2 logements.
-
-
-

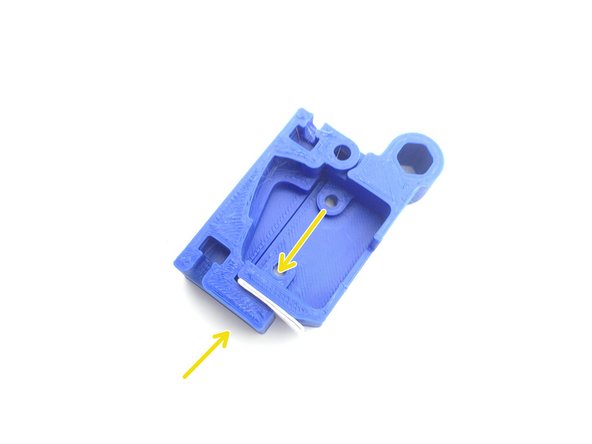

Collez les 2 aimants en mettant en contact les 2 pièces
-

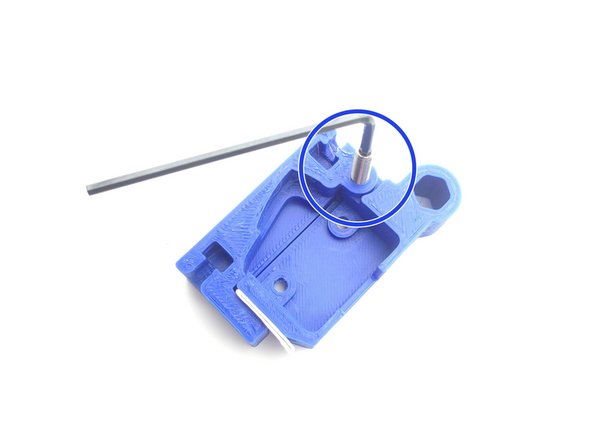

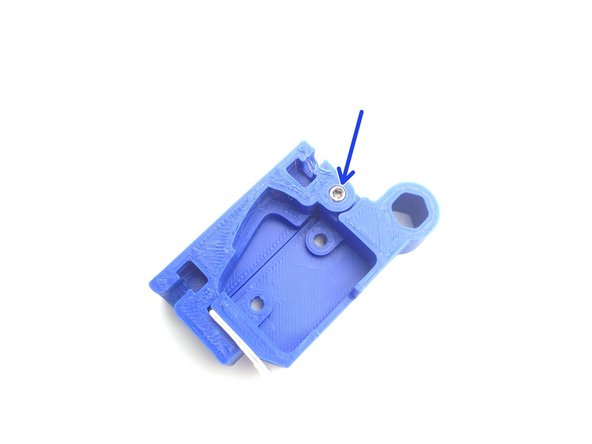

Vissez la vis sans tête M4 x 14 mm au ras de la pièce
-
-
-
Mettez en place les 2 bagues anti usure
-

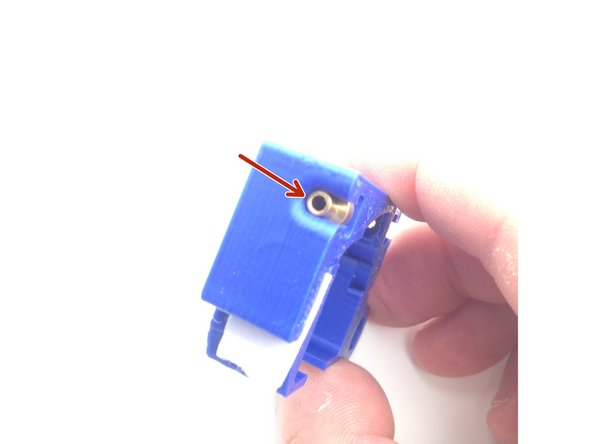

Attention, vérifiez qu'elles soient bien en butée dans leur logement
-
-
-

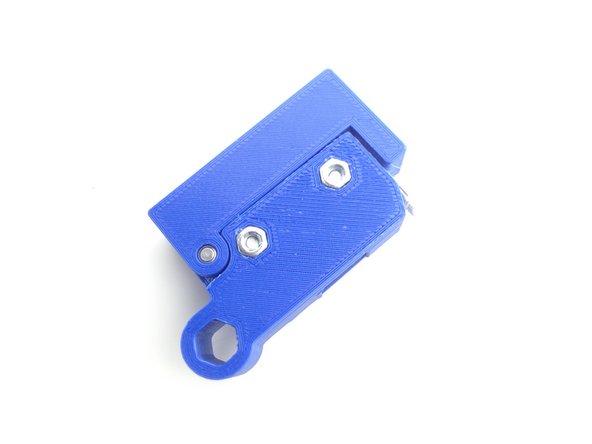

Placez les 2 ecrous et serrez
-

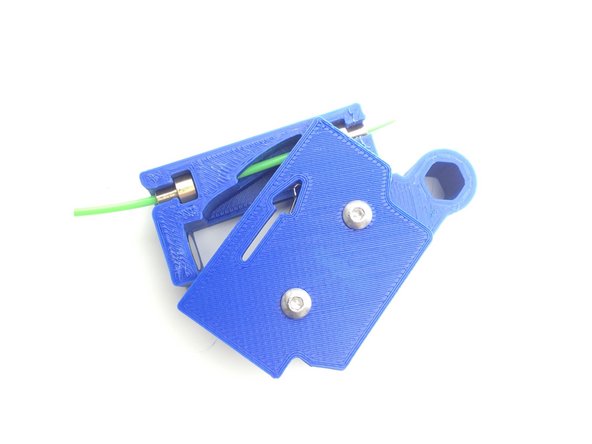

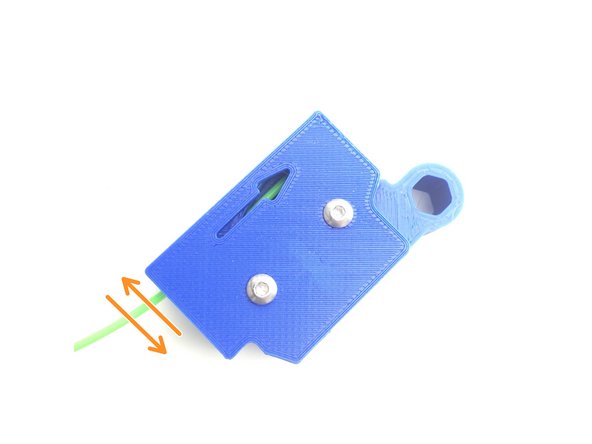

Inserez un bout de filament et contrôlez que le endstop " clique" quand vous ouvrez/fermez la partie pivotante.
-
-
-
Si le endstop ne "clique " pas, vous devez agir sur la languette et la courber vers le haut ( voir étape 8)
-
Cancel: I did not complete this guide.
2 other people completed this guide.
One Comment
Bien reçu le Dual Guard Sensor commandé récemment.
Installation facile, mais gros souci : lorsque je branche le PIN 27 Board sur la carte et l'écran par dessus (comme indiqué), l'écran ne s'allume plus...
J'ai refait x fois la manœuvre, et toujours pareil.
- PIN 27 Board branché, pas d'écran,
- PIN 27 Board enlevé, écran OK
Je ne comprends pas ce qui peut se passer, merci de bien vouloir m'éclairer.
Cordialement
[Ender 3 Pro, carte 1.1.6.2]
