Introduction

Cette partie est requise pour les imprimantes qui ne possèdent pas de Bootloader ( Ender3/PRO, Ender5, Cr10, etc.. microcontrôleur ATMega 1284p).

Une fois le Bootloader installé sur votre carte, il vous permettra de pouvoir televerser le firmware modifié par USB avec le software Arduino, Visual Studio Code ,etc...

Cette opération se fait une seule fois, si vous voulez modifier le code ultèrieurement et le retéléversez ,il vous suffira de relier uniquement votre carte par USB.

    • Connectez votre imprimante en USB.

    • Téléchargez et installez ce petit utilitaire > Xloader

    • Téléchargez vos fichiers dans la section " Firmware"suivant votre imprimante et vos accessoires. Décompressez l'archive afin de recupérer le fichier firmware.hex

  1. Ouvrir l'utilitaire "Xloader" Choisissez le fichier firmware.hex

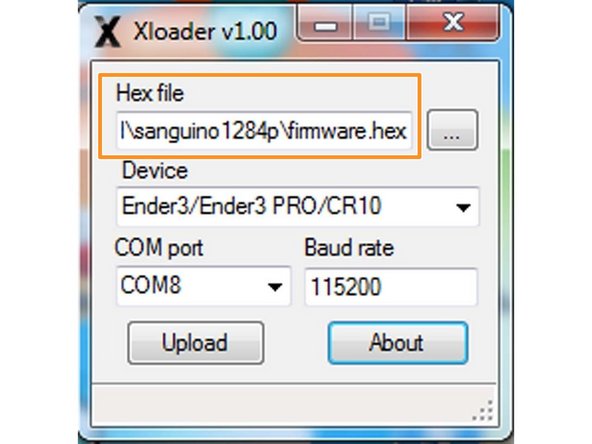

    • Ouvrir l'utilitaire "Xloader"

    • Choisissez le fichier firmware.hex

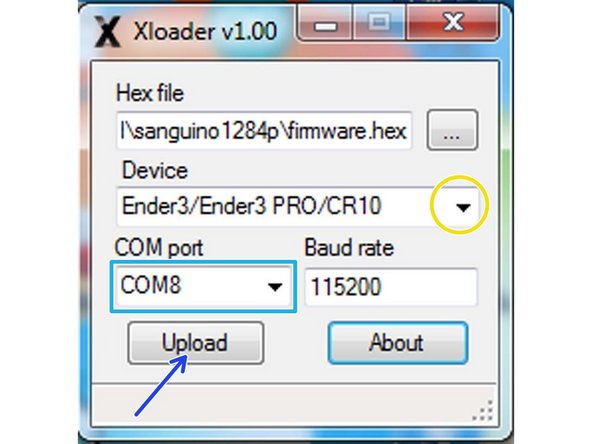

    • Dans l'onglet "Device", choisissez votre imprimante.

    • Choisissez le port COM correspondant, ne changez pas le BAUD RATE

    • Cliquez sur UPLOAD, le firmware va se téléverser sur votre imprimante. (Uploading)

    • Une fois le téléversement effectué, en bas de l'écran du Xloader, une indication apparrait " xxxxxx Bytes uploaded". L'installation est terminée !

    • ATTENTION, Aprés un téléversement de firmware modifié ,nous recommandons de re-iniatiliser l'EEprom.

    • Depuis l'écran LCD de votre imprimante, allez à Configuration et cliquez en suivant sur Restore defaults >Load setttings > Store settings

    • Vous pouvez aussi le faire en ligne de commande avec M502 >M501>M500

Finish Line

One other person completed this guide.

hotends.fr

Member since: 06/06/2019

2,809 Reputation

19 Guides authored

6 Comments

can we connect the 3 pins connector under the screen? or must it be plugged into the motherboard?

piorck quadeur - Reply

Hello, it tells me “Upload Failed” instead of “xxxxxx Bytes uploaded”.

What could it be from?

THANKS

rouanet - Reply

Hello (connect the sensor to the screen pin) are you talking about the nap that goes from the motherboard to the screen? If so, that's what I did.

Kind regards David.

david vidal - Reply

Hello, With the Ender3, we provide a card to connect the sensor to the screen pin, then the ribbon cable reconnects to it.

hotends.fr -

Hello, after uploading the firmware to my ender 3 pro card 1.1.4 my screen remains blue and there is a whistling sound I connected my screen to EXP3 it didn't change anything cordially David.

david vidal - Reply
